GB 高效全自动沉淀装置
一、概述

各种水源的性质各不相同，其处理方法也不一样。对含有不同性质悬浮物的生活饮用水的原水及工业废水，根据重力分离法，采用 GB 型高效全自动沉淀装置进行沉淀，其效果十分显著，自动化程度居国内领先水平。
GB 型高效全自动沉淀装置，是总结絮凝型沉淀池的实践经验而设计的，克服了由于人为操作、排污等过程中引起的各种问题， 充分发挥了全自动工作的优越性，是根据“浅层沉淀”理论发展起来的新型高效全自动沉淀装置，在科学管理 ( 试验 ) 和生产实践中沉淀装置的应用取得了很大发展。
该装置内加设多层导向流斜管、 自动排泥系统及高浓度的絮凝室。原水从高浓度的絮凝室进入斜管， 由于斜管安装成最佳倾角，因此，活性泥根据水力运动进入导向流作用， 多余的活性泥自动进入排泥室， 由于排泥问题得到了解决，就可实行平流式沉淀池难以实行的多层沉淀，即可增加斜管沉淀池的分层层数，于是斜管沉淀池有效面积增大了，沉淀效果随之提高及单位面积的产水量大幅度地提高。
该装置内设目前最为先进的多边形斜管，并形成最佳倾角，水从斜管的一端流动到另一端，这就相当于一个很浅很小的沉淀池， 由于斜管的间距小，水流处于层流状态，就是说在斜管内流动互不干扰，为颗粒沉淀创造了有利条件，应用”浅层沉淀”原理的高效全自动沉淀装置，使颗粒沉淀距离缩短，减少了沉淀时间因此大大提高了单位面积的产水量，同时也能适用于处理浊度高于几千余度的原水。
二、适用范围
1 ．可适用于电厂、造纸、冶金、石油、化工煤炭。医药，纺织等工矿企业用水及城镇、农村自来水厂 ( 站 ) 供水系统中的预处理设施。
2 ．可适用于各种工业废水及生活污水的处理最大限度地降低水中的悬浮物、杂质等。
三、独特优点
通过总结，使用 GB 型高效全自动斜管沉淀装置，具有以下优点：
1 ．该系列装置从反应、絮凝、沉淀。集泥、排污等一系列运行程序达到了全自动运行的要求值班人员只需定时作水质监视、测定外，无需人工去操作管理，可节约大量的电耗、日常运行、维修费用。
2 ．高浓度絮凝室能使原水中的颗粒杂质，得到充分碰撞接触，能适应各种原水水质的变化。
3 ．可调式自动排泥系统，既保证了多余泥渣的及时排除，也保证了絮凝室的泥渣平衡，从而保证了沉淀效果。
4 ．该装置结构紧凑、耗药量少。
5 ．悬浮物、颗粒停留时间短，沉淀速度快。
6 ．斜管表面负荷率高，净水效果好。
7 ．占地面积小、上马快，是平流式沉淀池及加速澄清池施工周期的 1/5 。
8 ．单位面积产水量高，是平流式沉淀池的 2 — 4 倍，加速澄清池的 1.5-3 倍。
9 ．便于扩建、改造及易地再用。
四、 GB 型系列设计参数
1 ．适用进水浊度：≤ 3000mg/L
短期可达≤ 5000mg/L
2 ．出水浊度：≤ 20mg/L
3 ．表面负荷： 7 ～ 8m 3 /h · m 2
4 ．排泥周期： 4 ～ 12h( 可调 )
5 ．排泥历时： 2 ～ 6min( 可调 )
6 ．进水压力： 0.05 ～ 0.06MPa

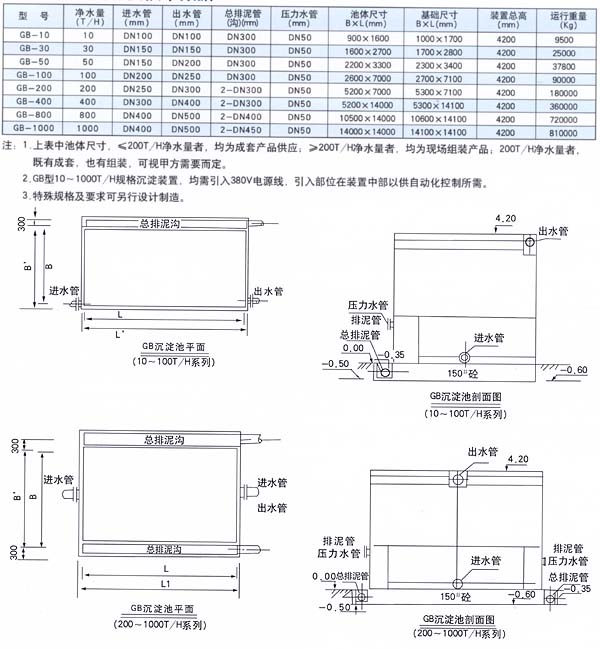

五、 GB 型系列主要技术数据 (如图请点击)
注： 1、上表中池体尺寸，≤200T/H净水量者，均为成套产品供应：≥200T/H净水量者，均为现场组装产品，200T/H净水量者，既有成套，也有组装，可视甲方需要而定。
2、GB型10~1000T/H规格沉淀装置，均需要引入280V电源线，引入部位在装置中部以供自动化控制所需。
3.特殊规格及要求可另行设计制造。
六、外形图、基础布置图 (如图请点击)
七、安装维修
1 ． GB 型全自动沉淀装置结构简单，本装置运至现场就位后接通进水、出水管就可投入运行。
2 ．本装置安装要求垂直度偏差≤± 1.0 ． 0 ‘
3 ．进水管上要求加装流量计。
